AS Kanal/INKA

Plandarstellung

Warum werden keine Abwasserobjekte dargestellt? Warum wird ein ausgewählter Themenplan nicht dargestellt?

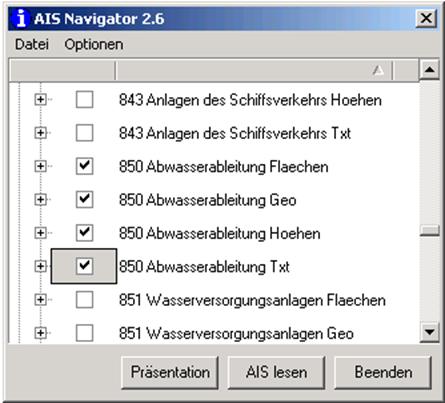

Grundsätzlich ist es für die Darstellung von Abwasserobjekten im AS Kanal erforderlich, dass die korrekten Fachauswahlen eingestellt sind, die bestimmen, welcher Teil des Datenbestandes im AIS dargestellt werden soll. Hierzu kann der AIS Navigator verwendet werden, der über die Schaltfläche oder den Menüpunkt des AS Bestand aufgerufen werden kann (AIS-Hauptmenü->AS Bestand->). Im AIS Navigator sind dann alle Fachauswahlen für die Folie 850 auszuwählen und über die Schaltfläche „Präsentation“ des Navigators im AIS zu präsentieren.



Auch für die Darstellung der Themenpläne ist es erforderlich, dass die Abwasserfolie im AIS aktiviert wurde, d.h. dass die Fachauswahlen für die Folie 850 ausgewählt worden sind. Eine automatische Einstellung der Fachauswahlen erfolgt bei Auswahl eines Themenplans des AS Kanals nicht.

Warum werden bei Verwendung der Fachpläne des AIS Navigator in den Themenplänen des AS Kanal auch die Objekte der nicht gewählten Entwässerungssysteme und/oder zu viele Texte angezeigt?

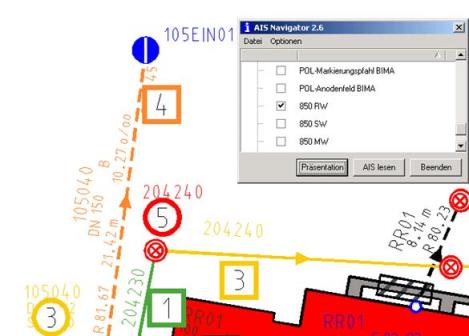

Wenn sowohl im AIS Navigator ein Fachplan ausgewählt wird, der die Darstellung auf ein bestimmtes Entwässerungssystem einschränkt (z.B. der Fachplan Regenwasser, siehe Abbildung unten) als auch ein Themenplan des AS Kanal ausgewählt wird (z.B. Bautechnische Zustandsbewertung), wird nicht ausschließlich der Themenplan für das Entwässerungssystem Regenwasser dargestellt. Die verwendeten Filtermechanismen von AS Bestand und AS Kanal führen zu zusätzlichen, nicht erwarteten Objektdarstellungen (siehe folgende Abbildung).



Es wird daher empfohlen bei der Anzeige von Themenplänen grundsätzlich auf die Verwendung von Fachplänen zu verzichten und lediglich die Darstellung über die Fachauswahlen zu steuern.

Warum werden in einem oder mehreren Themenplänen (z.B. Hydraulischer Zustand) alle Objekte in Schwarz dargestellt?

Die farbliche Darstellung der Objekte in den Themenplänen basiert auf den zugehörigen Sachdaten der INKA-Datenbank (z.B. die Inspektionsdaten für den Themenplan „Bautechnische Zustandsbewertung“). Wenn noch keine passenden Daten vorliegen, werden daher im Themenplan alle Objekte ohne Daten in der neutralen Farbe Schwarz dargestellt. Dies kann sich auch auf den gesamten Themenplan beziehen, wenn bspw. überhaupt keine Inspektionsdaten vorliegen.

INKA-Sachdatenzugriff

Warum können die Sachdaten zu einem Abwasserobjekt nicht angezeigt werden („Das Objekt stellt kein Kanalobjekt dar.“)?

Die Sachdaten zu einem Abwasserobjekt können nur angezeigt werden, wenn tatsächlich Daten aufgenommen worden sind und diese durch einen administrativen Nutzer in die INKA-Sachdatenbank importiert worden sind.

Es kann bei Liegenschaften durchaus auftreten, dass Teile der Daten wie z.B. die Hydraulikdaten noch nicht aufgenommen worden sind. Wenn dagegen Daten vorliegen müssten und diese trotzdem nicht angezeigt werden, kann dies auf eine fehlerhafte Einrichtung der Daten hindeuten und es ist daher der administrative Nutzer für AS Kanal/INKA zu informieren.

Wieso werden bei jedem Klick in das Grafikfenster weiterhin Sachdaten zu einem Objekt angezeigt bzw. wie kann die Anzeige von Sachdaten beendet werden?

Wenn die Funktion zum Anzeigen von Sachdaten aktiviert wurde, bleibt diese aktiv, bis der INKA-Dialog beendet worden ist.

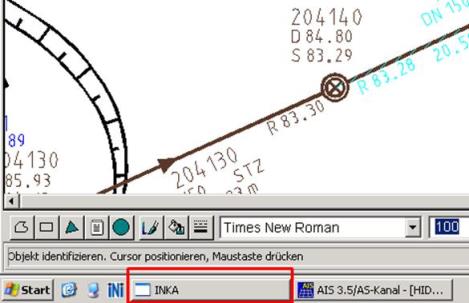

Um das Anzeigen zu beenden, ist daher im INKA-Sachdatendialog dieser über die Schaltfläche „Schließen“ zu beenden. Sollte der INKA-Dialog nicht sichtbar sein, da er sich gerade hinter dem AIS-Fenster befindet, kann dieser über einen Klick auf das Programm INKA in der Taskleiste in den Vordergrund gebracht werden.

Wieso kann ich das Abwasserobjekt nicht auswählen bzw. wird immer ein Nachbarobjekt ausgewählt?

Die Objektidentifikation im AIS erfolgt über einen Auswahlradius um den Mauszeiger herum. Befinden sich mehrere Objekte innerhalb des Fangradius, wird das erste gefundene Objekt aktiv gesetzt. Um den Fangradius zu ändern, sind die Optionen zur Objektidentifikation im AIS zu ändern (Menüpunkt „Optionen“=>“Objektidentifikation…“).



Der Standardwert „1“ im Feld Auswahlradius ist auf „0“ m zu ändern.

Sollte diese Änderung keinen Erfolg bringen, ist der Darstellungsmaßstab zu vergrößern und die Auswahl erneut vorzunehmen (Tipp: Bei Linienobjekten sollte die Auswahl über den Fließrichtungspfeil erfolgen!).

Projekteinrichtung (nur für administrative Nutzer)

Warum können nach Import der ISYBAU-Daten im zugehörigen AIS-Projekt keine Sachdaten zu Objekten angezeigt werden?

Damit die Grafikdaten des AIS-Projekts den Sachdaten der INKA-Datenbank zugeordnet werden können, werden sogenannte Verknüpfungsinformationen benötigt. Diese ermöglichen es AS Kanal zu einem Grafikobjekt die richtigen Sachdaten zu finden. Diese Verknüpfungsinformationen werden mit den ISYBAU-Austauschdateien übertragen, doch muss beim Import sichergestellt werden, dass diese Informationen auch importiert werden.

Damit dies immer korrekt erfolgt, ist INKA immer über die Funktion „INKA mit Massenimport starten“ zu starten (im Windows-Startmenü über „Programme\Lisa\FIS Abwasser\INKA mit Massenimport starten“ oder über das Werkzeug im LISA-Inimanager „Werkzeuge->FIS Abwasser->INKA mit Massenimport starten“).

Wo ist die Funktion Massenimport zu finden?

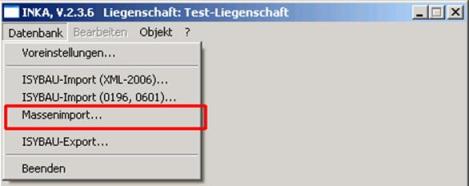

Der Massenimport findet sich dann im INKA-Hauptmenü unter „Datenbank->Massenimport“.



In früheren Versionen der FAA war die Funktion „Massenimport“ nur verfügbar, wenn INKA in einem besonderen Modus gestartet worden ist. Dieser Modus konnte über einen Windows-Startmenüeintrag („Programme\Lisa\FIS Abwasser\INKA mit Massenimport starten“) oder über das Werkzeug im LISA-Inimanager gestartet werden (Werkzeuge->FIS Abwasser->INKA mit Massenimport starten). Ab der Version 2.3.8 ist kein gesonderter Aufruf mehr notwendig. Die Funktion Massenimport ist immer verfügbar.

Warum wird eine ISYBAU-Austauschdatei einer Liegenschaft im Massenimport nicht importiert?

Eine Leitstelle hat in GEO Kanal/INKA die Möglichkeit, eine ISYBAU-Austauschdatei mit Hilfe des normalen ISYBAU-Exports und mit dem Massenexport zu exportieren. Eine Austauschdatei kann jedoch nur im Massenimport importiert werden, wenn diese speziell für die Datenabgabe auch über den Massenexport erstellt worden ist. Ist dies nicht der Fall, wird die Datei daher abgewiesen.

Es ist jedoch trotzdem möglich diese Datei zu importieren, indem der normale ISYBAU-Import verwendet wird. Hierzu ist es jedoch im Gegensatz zum Massenimport erforderlich, dass vorher die Liegenschaft manuell angelegt wird. Der Import einer nicht speziell für die Datenabgabe generierten ISYBAU-Datei gestaltet sich daher wie folgt:

- Starten von INKA über
„Windows-Startmenü\Programme\LISA\FIS Abwasser\INKA mit Massenimport starten“

- Aufrufen des Liegenschaftsdialogs über das INKA-Hauptmenü („Datenbank->Voreinstellungen…)

- Anlegen der neuen Liegenschaft über die Schaltfläche „Neu“ (Achtung! Erfordert eine installierte LISA-ADMIN-Schnittstelle und eine verfügbare ADMIN-Datenbank). Zur Bedienung der Suchmaske der ADMIN-Schnittstelle siehe bitte das Handbuch zum LISA-ADMIN.



- Starten des regulären Imports über das INKA-Hauptmenü („Datenbank->ISYBAU_Import (XML-2006)…“). Zur Bedienung des regulären Imports siehe bitte das Handbuch zu GEO Kanal/INKA.

Warum kann der ISYBAU-Import nicht korrekt durchgeführt werden?

Weitere Einträge zum ISYBAU-Import finden sich in den FAQ zu GEO Kanal/INKA.
